防松墊圈，全稱：齒面安全碟形防松墊圈（Serrated Safety Washers）。齒面防松墊圈相對比普通碟形彈簧墊圈而言表面增加的鋸齒主要起到防滑，鎖緊的作用，通過增加摩擦阻力更加有效避免螺栓工作過程中因松動而導致的安全隱患，一定意義上說齒面防松墊圈是碟形彈簧墊圈的改良產品，以適應不用場合的需求。久光齒面安全碟形防松墊圈廣泛應用于建筑，軌道，冶金，風電，機械等相關行業，不僅僅在這些配套設備的輕微短振動部位使用，甚至可以在強振動部位以及重要部位配套使用。
齒面安全碟形防松墊圈主要分為2類：
- 輕載荷S系列（Light Duty），國內俗稱標準載荷，規格范圍覆蓋M1.6 ~ M36 。
- 中等載荷VS系列（Medium Duty），規格范圍覆蓋M5 ~ M30 ，對比S系列更加厚，承載能力更加高。
“久光彈簧”嚴格遵循德標DIN9250&國標JB/ZQ4340-97生產制造的齒面安全碟形防松墊圈具有高疲勞壽命、變形量小、承載能力高等特點，是螺栓連接的完美選擇。
|
|
► 防松墊圈 規格
|
|

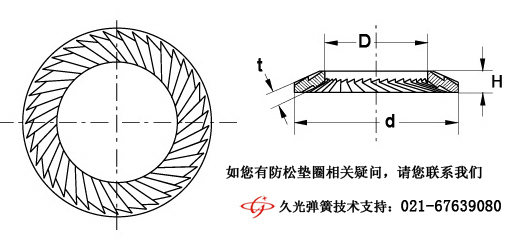

齒面安全碟形防松墊圈示意圖：
★ 齒面安全碟形防松墊圈規格表-輕載荷S系列：
| 齒面安全碟形防松墊圈-輕載荷S系列 |
| ©版權所有 上海久光彈簧有限公司 技術支持：021-67639080 |
| 規 格 |
外徑D/mm |
內徑d/mm |
厚度t/mm |
自由高度H/mm |
公斤/1000片 |
| M1.6 |
3.2 |
1.7 |
0.35 |
0.6 |
0.013 |
| M2 |
4.0 |
2.2 |
0.35 |
0.6 |
0.021 |
| M2.5 |
4.8 |
2.7 |
0.45 |
0.9 |
0.039 |
| M3 |
5.5 |
3.2 |
0.45 |
0.9 |
0.049 |
| M3.5 |
6.0 |
3.7 |
0.45 |
0.9 |
0.055 |
| M4 |
7.0 |
4.3 |
0.50 |
1.0 |
0.085 |
| M5 |
9.0 |
5.3 |
0.60 |
1.1 |
0.167 |
| M6 |
10.0 |
6.4 |
0.70 |
1.2 |
0.200 |
| M6.35 |
9.5 |
6.7 |
0.70 |
1.2 |
0.150 |
| M7 |
12.0 |
7.4 |
0.70 |
1.3 |
0.355 |
| M8 |
13.0 |
8.4 |
0.80 |
1.4 |
0.392 |
| M10 |
16.0 |
10.5 |
1.00 |
1.6 |
0.750 |
| M11.1 |
15.9 |
11.6 |
1.00 |
1.6 |
0.595 |
| M12 |
18.0 |
13.0 |
1.10 |
1.7 |
0.879 |
| M12.7 |
19.0 |
13.7 |
1.10 |
1.8 |
0.976 |
| M14 |
22.0 |
15.0 |
1.20 |
2.0 |
1.641 |
| M16 |
24.0 |
17.0 |
1.30 |
2.1 |
1.984 |
| M18 |
27.0 |
19.0 |
1.50 |
2.3 |
2.970 |
| M19 |
30.0 |
20.0 |
1.50 |
2.5 |
4.100 |
| M20 |
30.0 |
21.0 |
1.50 |
2.5 |
3.742 |
| M22 |
33.0 |
23.0 |
1.50 |
2.7 |
4.507 |
| M24 |
36.0 |
25.6 |
1.80 |
2.9 |
5.910 |
| M25.4 |
38.0 |
27.0 |
2.00 |
3.1 |
7.449 |
| M27 |
39.0 |
28.6 |
2.00 |
3.1 |
7.369 |
| M30 |
45.0 |
31.6 |
2.00 |
3.6 |
10.78 |
| M36 |
54.0 |
38.0 |
2.50 |
4.2 |
21.28 |
|
